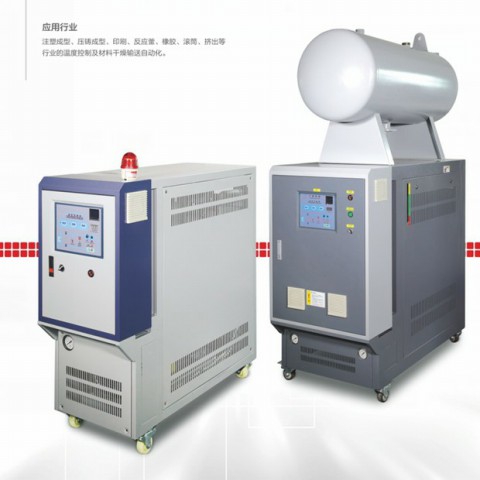

油循环式温度控制机300°系列

简要描述:

免费咨询:13728656632

发邮件给我们:334720422@qq.com

分享到:
索取报价

300度高温油温机选型方法:
A、求加热器功率或冷冻功率    KW=W×△t×C×S/ 860×T
   W=模具重量或冷却水  KG
   △t =所需温度和起始温度之间的温差。
   C= 比热   油(0.5),钢(0.11),水(1),塑料(0.45~0.55)
   T=加温至所需温度的时间(小时)

B、求泵的大小 : 需了解客户所需泵浦流量和压力(扬程)
  P(压力Kg/cm2)=0.1×H(扬程M)×α(传热媒体比重,水=1,油=0.7-0.9)
  L(媒体所需流量L/min)=Q(模具所需热量Kcal/H)/ C(媒体比热水=1  油=0.45)×△t(循环媒体进出模具的温差)×α×60



模型

单位

JOC-10

JOC-20

JOC-40

JOC-75

JOC-100

JOC-150

温控范围

300℃

温控精度



PID±1℃

电源

50Hz

Ac3&380v 50Hz3P+E(5M)

传热媒体



导热油

冷却方式



间接冷却

加热能量

KW

12/18

18/24

24/36

48/60

60/90

90/120

泵浦马力

HP

1

2

4

7.5

10

15

最大泵浦流量

L/MIN

90

120

200

300

500

760

最大系统压力

KG/CM2

2.5

3

3.5

4

4.5

4.8

最大电力消耗

KW

13/19

20/26

27/29

54/66

68*98

102/132

警报功能



缺相/缺油/超时/过载/反转/欠压

冷却水配管

INCH

1/2

1/2

1/2

1/2

3/4

3/4

循环水配管

INCH

3*8*4

3*8*4

3*8*4

1-1/2

21-1/2

3/4

外形尺寸

MM

1000*420*1000

1000*420*1000

1150*500*1150

1200*500*1300

1250*600*1400

1300*700*1400

重量

KG

110

120

150

240

350

480
